2024年8月11日

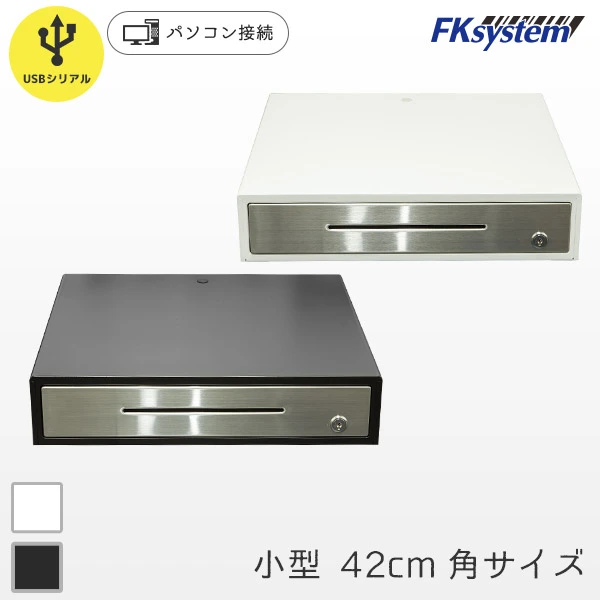

幅４２ｃｍサイズ キャッシュドロア 42S USB接続 DKD接続の特徴
９貨幣/４紙幣に対応
９貨幣/４紙幣に対応し、貨幣の仕切りも移動させられるので、中身をきちんと整理出来ます。ドロアの正面には紙幣を一枚ずつ入れられるスリップスロットがあり、ロックしたままで簡単に紙幣を収納出来ます。差し入れた紙幣はマネートレイ下に収納されます。

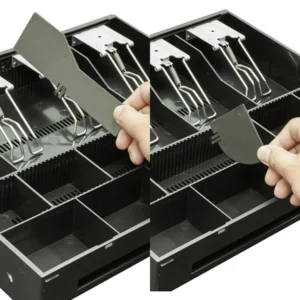

貨幣用仕切り板の調整可能
貨幣と紙幣の仕切り板は移動できます。

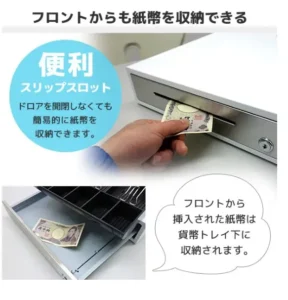

紙幣のフロント挿入可能なスリップスロット
ドロアを開閉しなくても簡易的に貨幣を収納できます。フロントから挿入された紙幣は
貨幣トレイ下に収納されます。

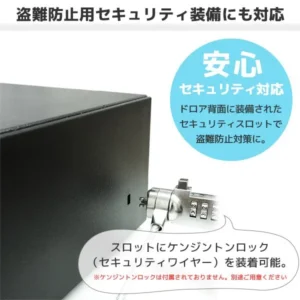

セキュリティスロット装備
盗難防止用セキュリティ装備にも対応しております。スロットにケンジントンロックえお装着可能です。
ケンジントンロックは別途御用意ください。

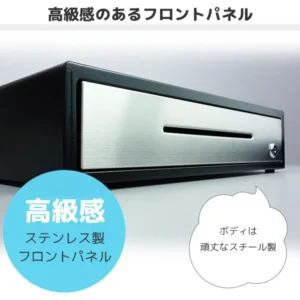

ステンレス製の高級感あるフロントパネル
インターフェスは、USB接続とDKD接続の2種類
USB接続
パソコンのUSBポートに接続して使用するモデルです。
PC内のアプリケーションに連動してドロアがオープンします。
USB接続の詳細仕様
| 製品型番 | UW-42S | UB-42S |
|---|---|---|
| JANコード | 4580298763697 | 4580298763680 |
| カラー | ホワイト | ブラック |
| インターフェース | USB（COM） | |
| 紙幣・貨幣数 | 紙幣4種・貨幣9種（日本円） | |
| 重量 | 約 7.0kg | |
| 外形寸法 | 幅420mm×奥行420mm×高さ96mm ※4mmのゴム足（取り外し可）高さ含む | |
| 付属品 | 鍵、USBケーブル | |
| 対応OS | Windows 7/8/8.1/10 | |
| オプション | マネーケース（T-120）、ドロアブラケット（T-113）、スペアキー（K-106）、 シリンダー、札押さえ、紙幣入れ仕切り板 | |
DKD接続
DKD接続とは、レシートプリンタでは、ＤＫＤ(Drawer Kick Driver)と呼ばれるキャッシュドロワ接続インターフェースを備えた機種があります。ＤＫＤはメーカー間で電気的仕様が異なるため、ご使用になるプリンタ機器により適合するキャッシュドロワを接続する必要がありますのでご注意ください。（同じコネクターを使用していますが、メーカーにより信号が異なります。）
下部にピン配列を記載しておりますのでご確認ください。
DKD接続の詳細仕様
| 製品型番 | EW-42S | EB-42S |
|---|---|---|
| JANコード | 4580298763673 | 4580298763666 |
| カラー | ホワイト | ブラック |
| インターフェイス | DKD（6ピンモジュラー） | |
|---|---|---|
| 入力電圧 | DC24V | |
| 貨幣/紙幣 | ９貨幣/４紙幣（日本円） ※貨幣仕切り板の位置調整が可能 | |
| スリップスロット | 標準装備 | |
| セキュリティスロット | 標準装備 （ドロア背面） | |
| 外形寸法 | 幅420mm×奥行420mm×高さ96mm | |
| 重量 | 約 7.0kg | |
| 材質 | フロントパネル/ステンレス、筺体/スチール | |
| 付属 | 専用キー 2個、DKD（モジュラー）ケーブル | |
| オプション | マネーケース（T-121）、ドロアブラケット（T-112）、スペアキー（K-106）、 シリンダー、札押さえ、紙幣入れ仕切り板、USB接続変換コンバーター DKD-USB COV、 手動開放スイッチ DKD-SW | |
ピン配列
| Pin Number | 機能 | |
|---|---|---|
| 1 WHITE F.G. | Frame Ground | |
| 2 BLACK L（-） | Drawer kick-out drive signal | |
| 3 RED SW（+） | Drawer open/close signal | |
| 4 GREEN L（+） | VCC | |
| 5 YELLOW N C | NC | |
| 6 BLUE SW（-） | Ground | |
